永磁起重器內部原理結構說明
發布人： 發布時間：2021-01-12 09:27:59
永磁起重器內部原理。永磁起重器由高性能釹鐵硼磁性材料組成強磁體系，經過人工轉動手柄，改變強磁體系的磁力實現對工件的吸持和釋放功能，從而完成對鋼鐵等導磁性物料的輸送和輔助加工，有圖有本相：

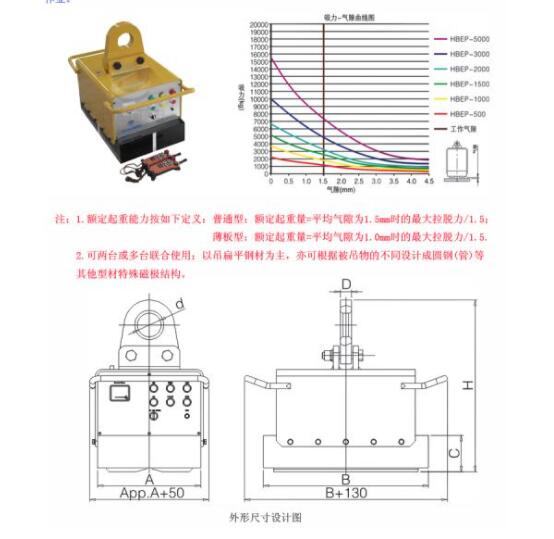

如上圖所示：永磁起重器CAD圖紙中，剖面中部為釹鐵硼磁塊，釹鐵硼磁塊外圍以兩個半月塊焊接成一個能夠旋轉的磁軛，磁軛的兩邊分別為磁塊的N極與S極導磁板。經過旋轉磁芯，可實現永磁起重器吸重和卸重兩個動作的切換，并在切換過程中，實現永磁起重器由負載狀況向卸載狀況的轉化。詳細而言，分為以下兩種狀況：
做吸重動作，保持負載狀況：此刻導磁板的N極與S 極分隔，起重永磁鐵底部發生磁場——一對縱向磁極，能夠吸吊鋼鐵；
做卸重動作，保持卸載狀況：永磁起重器在與旋轉磁軛垂直的方向上裝有手柄，當手柄垂直方向旋轉90度時，磁塊的N極與S極在導磁板上發生磁屏蔽，構成磁回路，底部磁場消失，到達放料的目地。
如上圖所示：永磁起重器CAD圖紙中，剖面中部為釹鐵硼磁塊，釹鐵硼磁塊外圍以兩個半月塊焊接成一個能夠旋轉的磁軛，磁軛的兩邊分別為磁塊的N極與S極導磁板。經過旋轉磁芯，可實現永磁起重器吸重和卸重兩個動作的切換，并在切換過程中，實現永磁起重器由負載狀況向卸載狀況的轉化。詳細而言，分為以下兩種狀況：
做吸重動作，保持負載狀況：此刻導磁板的N極與S 極分隔，起重永磁鐵底部發生磁場——一對縱向磁極，能夠吸吊鋼鐵；
做卸重動作，保持卸載狀況：永磁起重器在與旋轉磁軛垂直的方向上裝有手柄，當手柄垂直方向旋轉90度時，磁塊的N極與S極在導磁板上發生磁屏蔽，構成磁回路，底部磁場消失，到達放料的目地。
